适用范围：
测试、检定、校准指针式压力表、压力变送器、压力传感器、压力控制器(压力开关)、压力显示二次仪表
全新体验：
智能控压功能全、精度高、速度快、批量大，彻底告别手控，批量检定再无烦恼
关键设备：
操作台+压力控制器+智能连通器+压力标准器+电脑打印机+测试与管理软件
性能特点：
l 全 量 程：微压（±60kPa）、真空（-0.095MPa）、气压（6MPa）、油压(水压)（60MPa）的全量程智能控制
l 五路输出：独立大工作台，标准配置5路输出口，可扩展至8路输出
l 即开即用：一体式操作台，仪器设备及电脑、打印机整体布局安装，无需外部连线
l 智能控制：升压、降压全过程线性智能控制，无需人为干预，完全自动、精确控制压力校准点
l 增压驱动：增压系统全内置，设备是全电驱动智能控制，无需外接气源或设备，响应速度快、精度高
l 人机交互：彩色触摸屏，多层UI操作界面，触屏操作即可完成控制指令操作，并实时显示目标状态
l 飞梭调整：独创快速检定模式，旋转随动快速升、降压，特别适合线性指示的快速测试
l 快捷菜单：全量程任意点均可实现稳定，内置有检定点快捷菜单，无需复杂设置，一键快速操作
l 标 准 器：可以适配HB600F系列任意量程的智能压力模块、压力校验仪作为标准器
l 联机软件：AutoVM 压力仪表自动校验软件，通过联机设备实现软件自动控制；支持触屏/联机模式任意切换
l 数据管理：可自动采集、计算、判别、存储；可查询、打印；支持多表同时校验、采集、存储
l 表格定制：软件自带独创的表格编辑器，用户可自定义制表，自由编辑检定内容及参数位置
l 智能仪表：内置电测功能，具备自动校验各种压力变送器，压力显示二次仪表的性能
l 批量检定：标配四通道数据采集器，满足批量校验压力变送器、压力开关的需求，提高工作效率
l 安全防护：智能压力控制器与标准器数字通讯，量程自动识别，自动调整防过载安全系统
l 电源管理：电源软开关管理，关机自动泄放压力，保障设备安全
l 局部照明：顶置 LED 高亮照明灯，满足工作区照明需求
l 通讯方式：USB/RS232.标准MODBUS通讯协议，支持协作软件
量程组合表：
型号名称 | HB8600UR-W 微压智能校验台 | HB8600UR-Q 气压智能校验台 | HB8600UR-Y（S） 油压/水压智能校验台 |
驱动器控压范围 | （-60～60）kPa | （-0.095～6）MPa | （0～60）MPa |
稳定度 | ＜0.005%R.D/s | ＜0.005%R.D/s | ＜0.01%R.D/s |
工作介质 | 过滤空气 | 变压器油或蒸馏水 | |
极限耐压 | Pmax.=70kPa | Pmax.=7MPa | Pmax.=70MPa |
压力输出口 | 标配5输出（1路标准器，4路被检表），接口标准：M20×1.5 | ||
控制方式 | 触屏/软件双模式智能控制，无需手动介入 | ||
压力标准器
1 可选用HB600F系列压力校验仪（量程请参考HB600F1 智能压力模块资料页）
2 型号对照参考图如下：
|
|
|
HB600F1智能压力模块 | HB600F2智能压力校验仪 | HB600F3压力校验仪 |

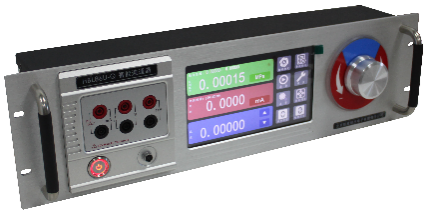

主控制器：
l 显 示：7英寸彩色触摸屏，数值显示位：5位/6位任意切换显示
l 快捷菜单：UI界面内置有检定模式及检定点快捷菜单，无需复杂设置，
一键完成快速操作
l 飞梭模式：内置电控飞梭，通过旋转传递升、降压指令，实现快速检定
l 控制点稳定持续时间：1秒起无上限
l 控制响应时间：30秒内
l 电量测量：内置电流测量，电压测量功能；可直接检测压力开关、压力变送器等智能压力仪表
|
压力控制器 |
电信号测量指标：
测量信号类型 | 测量范围 | 分辨率 | 准确度 | |
电压 | （-30.0000～30.0000）V | 0.1mV | ±（0.01%RD＋1.5mV） | |
电流 | （-30.0000～30.0000）mA | 0.1μA | ±（0.01%RD＋1.5μA） | |
变送器电源 | DC24V±0.5V，最大带载能力：50mA，保护电流：120mA | |||
开关量（压力开关） | 如果开关带电，电压范围：DC1V～DC36V | |||
插口标准 | φ4mm香蕉插座 | |||
智能测试 | 支持HART智能变送器检定 | |||

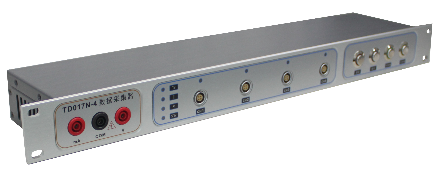

数据采集器：
|
数据采集器 |
型 号：标配TD017N-4数据采集器
通 道 数：4个多参数数据采集口，配四芯电缆专用测试线
测试模式：模式1：Tr(两线制)；模式2：I(电流)
模式3：V(电压)； 模式4：SW(接点开关)
热 连 接：内置DC24V连续预热供电，使智能仪表始终保持热连接
外供电源模式：通过后置电源接口，可根据测试需要接入精密电源
信号接口：外接标准器测量口，标准φ4mm香蕉插座
参数性能表：
通道数 | 通道切换 | 电测信号测量 | 变送器测量 | 传感器测量 | 开关接点测量 | 人机交互 | 通讯 |
4路 | 按键/程控 | 外接测量端 | 支持 | 支持 | 支持 | 按键或软件 | RS232 |
测试与管理软件
软件配置：详见AutoVM-S6.0版 压力仪表自动校验软件的相关资料
电脑配置：不低于以下配置：CPU:i5/内存8G/硬盘500G/系统WIN7/WIN10
其它指标
单体标准尺寸：1800mm×800mm×1610mm
供电电源：AC 220V/50Hz，1kVA
重 量：约100kg，操作台自带全向带锁脚轮，方便移动
使用环境：环境温度：(5～40)℃；相对湿度：≤90%，无凝露；大气压力：(86～106)kPa；存储温度：(-20～70)℃
